UTP STP FTP SUTP SFTP SSTP以太網電纜

以太網10BASE-T、100BASE-T4、1000BASE-T網線

以太網    UTP         STP        綜合布線        標準網線         直連網線 水平布線 干線布線  針腳定義

1、目的  目前網上產品使用的以太網網線盡管只有標準網線和直連網線兩種。但是，在實際應用中，隨處可以看到，這些網線的針腳定義不符合標準，所用的線材沒有明確技術指標，給研發設計、用戶和技術支持人員的維護帶來很大的困難。制定本規范的目的在于將網線的分類、設計、選型規范化，降低成本，提高通用性，提高開發效率，便于維護。本規范規定的電纜設計技術要求是以太網網線電纜選型、設計的主要準則。本規范規定了以太網網線的常用線纜、傳輸技術指標、連接器針腳定義方式、典型應用等技術要求。自本規范實施之日起，電纜設計工程師進行以太網網線的設計和選型時，必須遵照本規范。

2、范圍  本規范適用于公司所有的產品。 在特殊情況下，如果需要進行新型線纜及連接器的選型，必須在電纜方案設計階段提交電纜設計部進行評審，評審?fù)ㄟ^(guò)后方可使用。

3、定義及縮略語  定義  局域網（Local area network）  一種位于有限地理區域的用戶宅院內的計算機網絡�？s寫語為：LAN。   基帶局域網（baseband LAN）  一種局域網，其中的數據被編碼并在沒有載波調制的情況下進行傳輸。對于以太網而言，物理介質是由以太網專用的，不與其他的通信系統共享，通常表示成：n-BASE-物理介質。如1BASE5、10BASE2、100BASE-TX、1000BASE-CX、1000BASE-T等都是基帶以太網。  寬帶局域網（broadband LAN）  由一個以上的信道組成的一種局域網，其中的數據在有載波調制的情況下進行編碼、多路復用和傳輸。對于以太網而言，物理介質能夠同時支持以太網和其他非以太網的服務，通常表示為： n-BROAD-物理介質。如10BROAD36是使用三個信道（每個方向）的私有CATV系統，最大網絡直徑為3.6km的寬帶局域網。  總線網（bus network）  一種局域網，其中任何兩個數據站之間只有一條通路，并且由任何數據站發送的數據可提供給與同一傳輸媒體相連結的其他所有的數據站�？偩�(xiàn)網可以是線形網，星形網或者樹形網。  IEEE 802 標準  負責IEEE 802項目的實際運作的是IEEE局域網和城域網（LAN/MAN）標準委員會。其基本職責即建議、維護并鼓勵應用定位在ISO參考模型的第一和第二層的IEEE/ANSI標準及其等價的ISO標準。附錄B給出了IEEE802協議族。  以太網（ethernet）  是使用帶碰撞檢測的載波偵聽多路訪問（CSMA/CD）技術的總線型局域網。這種技術的原始基帶型是由Xerox公司開發的，并獲得了專利。1981年，Xerox、DEC和Intel聯合推出了商業產品；在此基礎上，1985年IEEE802委員會頒布了802.3標準。附錄C給出了以太網網族

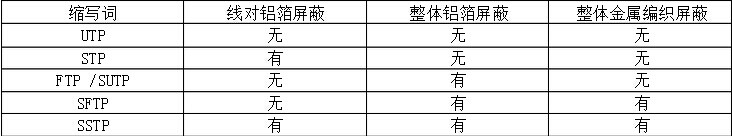

4  IEEE802.3網族。  水平布線（Horizontal Cabling）  是從工作區信息插座/連接器至配線間水平交叉連接器的電信布線的一部分。水平布線包括水平電纜、工作區信息插座/連接器、機械端接、連接線或位于配線架上的跳線。  干線布線（Backbone Cabling）  是提供電信綜合布線結構的配線間、設備間和引入設施間的內部接線。干線布線包括干線電纜、過渡線和主交叉連接線、機械終端、接插線或用于干線至干線交叉連接的跳線。干線布線也包括建筑物之間的布線。  工作區電纜（Work Area Cable）  在工作區內，把信息終端連接到信息插座的電纜、光纜組件。工作區電纜、工作區光纜一般稱為軟電纜或者跳線，是桌面布線系統中端接用戶設備的電纜。  接插線（Patch Cord）  一端或者兩端帶有連接器的軟電纜或軟光纜。用在配線架上連接各種鏈路。接插線也可以用在工作區中。在辦公區中使用的從墻壁網口至工作站網卡之間的網線就是按照接插線的指標要求設計的工作區電纜。  平衡電纜（Balanced Cable）  是雙絞線電纜的統稱�？梢圆黄帘�，也可以屏蔽；既可以線對單獨屏蔽，也可以整體屏蔽，還可以線對、整體都屏蔽。平衡電纜按照結構組成可以分為很多種類，而且，分別對應一個簡明的縮寫詞。表1列出了以太網中常用的平衡電纜。  表1     平衡電纜的命名

IEEE802.3

網族。

水平布線Horizontal Cabling

是從工作區信息插座

連接器至配線間水平交叉連接器的電信布線的一部分。水平布線包

括水平電纜、工作區信息插座

連接器、機械端接、連接線或位于配線架上的跳線。

干線布線Backbone Cabling 是提供電信綜合布線結構的配線間、設備間和引入設施間的內部接線。干線布線包括干線

電纜、過渡線和主交叉連接線、機械終端、接插線或用于干線至干線交叉連接的跳線。干線布

線也包括建筑物之間的布線。

在工作區內，把信息終端連接到信息插座的電纜、光纜組件。工作區電纜、工作區光纜一

般稱為軟電纜或者跳線，是桌面布線系統中端接用戶設備的電纜。

一端或者兩端帶有連接器的軟電纜或軟光纜。用在配線架上連接各種鏈路。接插線也可以

用在工作區中。在辦公區中使用的從墻壁網口至工作站網卡之間的網線就是按照接插線的指標

要求設計的工作區電纜。

平衡電纜

是雙絞線電纜的統稱。

可以不屏蔽，

也可以屏蔽；

既可以線對單獨屏蔽，

也可以整體屏蔽，

還可以線對、整體都屏蔽。平衡電纜按照結構組成可以分為很多種類，而且，分別對應一個簡

明的縮寫詞。表

非屏蔽雙絞線電纜

Unshielded Twisted Pair Cables

由非屏蔽線對組成的電纜。

當這種電纜有

（Unshielded Twisted Pair Cables） 由非屏蔽線對組成的電纜。  當這種電纜有總屏蔽時，稱作帶總屏蔽的非屏蔽電纜。在華為產品中大量使用的主要有FTP、SFTP兩種結構的帶總屏蔽的非屏蔽雙絞線電纜。但是，大家常常習慣上出于與UTP雙絞線電纜區別開，將其叫作屏蔽電纜（網線）。  屏蔽雙絞線電纜（Shielded Twisted Pair Cables）

5  由屏蔽線對組成的電纜。當有總屏蔽時，稱作帶總屏蔽的屏蔽雙絞線電纜。這種電纜目前在華為產品上沒有使用。  等效遠端串?dāng)_（ELFEXT）  是Equal Level Far-end Crosstalk縮寫語。A measure of the unwanted signal coupling from a transmitter at the near-end into a neighboring pair measured at the far-end relative to the received signal level measured on that same pair.  遠端串?dāng)_（FEXT）  是Far-end Crosstalk縮寫語。A measure of the unwanted signal coupling from a transmitter at the near-end into a neighboring pair measured at the far-end .  等效遠端串?dāng)_功率和（PSELFEXT）  是Power Sum Equal Level Far-end Crosstalk縮寫語。A computation of the unwanted signal coupling from multiple transmitters at the near-end into a pair measured at the far-end relative to the received signal level measured on that same pair.  近端串?dāng)_功率和（PSNEXT）  是Power Sum Near-end Crosstalk縮寫語。A computation of the unwanted signal coupling from multiple transmitters at the near-end into a pair measured at the near-end .  標準網線（Straight Through Cable）  在10/100/1000BASE-T以太網中，用于交換機、集線器和工作站的網絡接口卡之間連接的以太網雙絞線電纜，其連線為直連方式。在電纜項目描述中，應包含有“HUB接計算機終端”字樣。  直連網線（Cross Over Cable）  在10/100/1000BASE-T以太網中，用于交換機與中繼器、集線器和集線器、工作站的網絡接口卡和工作站的網絡接口卡之間連接的以太網雙絞線電纜，其連線為交叉方式。 在電纜項目描述中，應包含有“HUB級聯”字樣。  中繼器（Repeater）  中繼器是用來連接兩個網段以構成一個更大的局域網拓?fù)浣Y(jié)構的設備。中繼器接收、放大并重發信號，恢復每個信號的對稱性和位置。在10BASE-T、100BASE-T以及千兆位以太網中，中繼器提供了一個中央連接點，這使得它很適合于集成統計數據收集和網絡管理功能。中繼器得原始定義在IEEE Std.802.3k-1992（ISO/IEC8802-3:1992［ANSI/IEEE Std.802.3,1992］的增補）中，后來又被包括在802.3u的第30子句中。
